Ultraschallwaschanlage mit Hebevorrichtung

25.04.2016 19:39

Ultraschalltauchwaschanlage mit Hebevorrichtung

Diese halbautomatische Tauchvorrichtung ist für Ultraschallwaschanlagen, Öltauchbecken und andere Tauchbecken ausgelegt. In diesem Beispiel ist die Vorrichtung aufgrund der Raumverhältnisse halbautomatisch. Auch eine vollautomatische Variante ist realisierbar. Im Video sieht man schön, wie die Vorrichtung automatisch eine falsche Position korrigiert und die Tauchkiste im Becken auf- und abbewegt.

Diese Vorrichtung kann zum Handling von Gewichten bis 50 kg verwendet werden. Den Arbeitsbereich bestimmt dabei der Kunde. Die Hebevorrichtung und der Tragarm werden selbstverständlich in rostfreier Ausführung geliefert.

Bestimmte Vorgänge können über die Kleinsteuerung vom Bediener verändert werden (z.B. die Anzahl der Tauchgänge).

Das Beispielvideo zeigt eine Anlage mit 2 Ultraschallbecken (Waschen, Spülen) zur Reinigung von Flugzeugteilen und ein Trocknungsgerät. Eine komplette Lieferung der Anlage ist ebenfalls möglich, bitte fragen sie einfach bei uns an.

Halbautomatische Tauchvorrichtung für Ultraschallwaschanlagen

Klicken Sie bitte auf die folgenden Bilder, um die kurzen Videos der Tauchwaschanlage anzusehen.

Hebervorrichtung über den Tauchbecken

Führungsschlitten für item Aluprofil 8 und Rollenbock

Vielleicht ist Ihnen im Video ein interessantes Detail aufgefallen: die Laufkatze.

Laufkatze für item Aluprofil 8

Die Bilder zeigen den Aufbau eines Schlittens in rostfreier Ausführung. Die 4 Rollen laufen in den Nuten der item-Profile. Diese Laufkatze ist auch für das item-Profil 40X80 erhältlich!

Laufrolle, Achswelle sowie Seitenteile sind auch einzeln erhältlich.

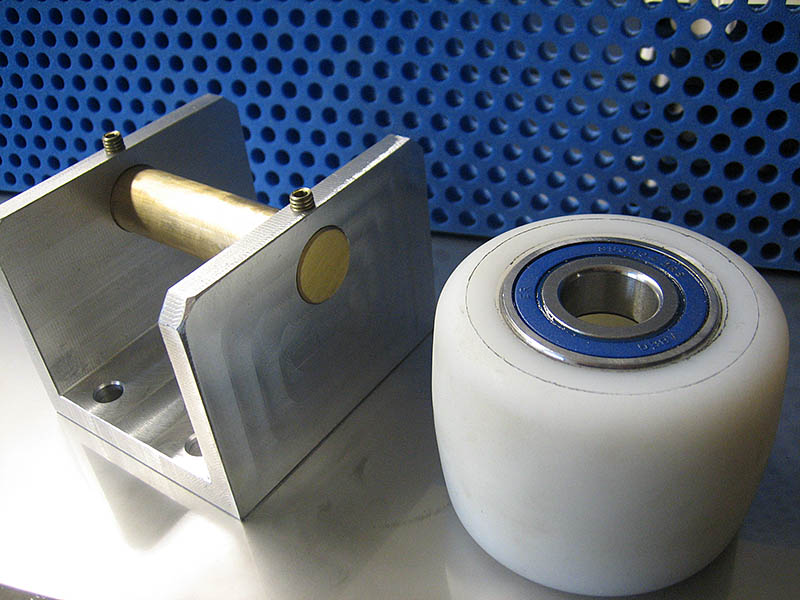

Rollenbock aus Alu für Kunststoffrolle

Dieser Rollenbock für Kunststoffrollen (D=80mm mit Befestigungsbohrungen D=8mm) ist für das item Alu-Profil 8 im Raster 40X40mm ausgelegt. Auch der Rollenbock ist einzeln erhältlich.

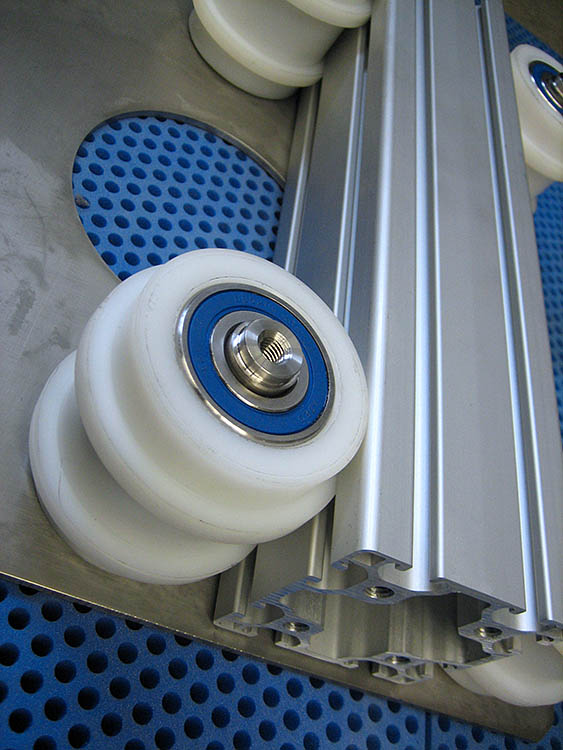

Laufkatze für item Aluprofil 8
Führungsschlitten - Ansicht mit Seitenteilen
Laufkatze für item Aluprofil 8 sowie item-Profil 40X80 erhältlich

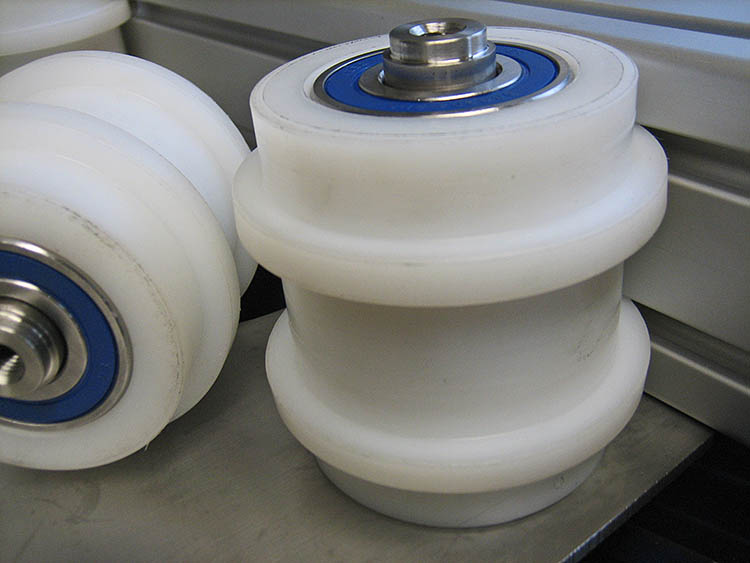

Kunststoffrolle - passend für item Aluprofil 8

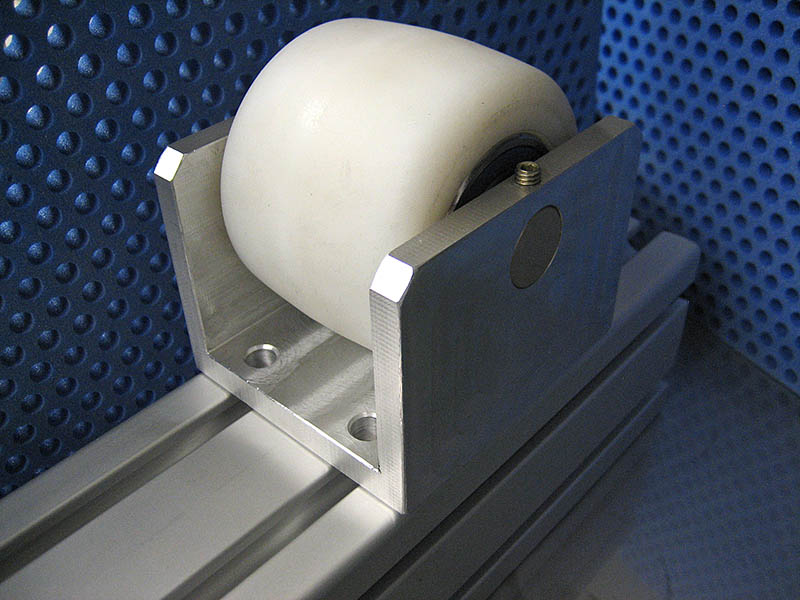

Rollenbock für Kunststoffrolle D=80mm für item Aluprofil 8
Rollenbock für Kunststoffrolle D=80mm für item Aluprofil 8
Rollenbock im Anwendungsbeispiel
