KistenpufferErgänzen Sie Ihren Produktionsprozess mit einer Speicherbahn der Fa. Straubinger. Unsere Teilepuffer bzw. Befüllanlagen sind für Kartonagen, Schäferkästen und KLT (Klein-Last-Träger) konzipiert.

Die Speicherbahnen sind für die Anbindung an verschiedene Fertigungsmaschinen sowie für unterschiedliche Teilegrößen ausgelegt und können, je nach individuellem Bedarf des Kunden, mehrere Funktionen erfüllen.

Zum Einsatz kommen die Speicherbahnen beispielsweise in der Fertigung mit Stanz-Biegemaschienen oder Drehautomaten. Am Beginn des Transportsystems steht das Ausschleusen von Schlechtteilen oder Anstanzteilen (siehe auch Teileausbringung).

Es folgt eine Behälter-Befüllstation. Die Teile-Zuführung bzw. -Abfuhr erfolgt über Förderbänder oder, bei schwereren Kisten, über Staurollenketten. In einem Kistenbahnhof werden die Behältnisse gepuffert, etwa vor dem Transport in eine Teilewaschanlage, die Weiterverarbeitung oder eine Verpackungsstation. Als Verpackungsstation, und somit letzte Station der Speicherbahn, dient meist eine Kartonagen-Befüllung.

Querbänder und Zusammentragsysteme können je nach Komplexität des Prozesses, Teil der Speicherbahnen sein. Auch bei Sondergrößen ist eine Befüllung bzw. Pufferung möglich. Der Kistenwechsel erfolgt entweder über ein Signal der Fertigungsanlage oder über eine Zähllichtschranke an der Befüllanlage. Die Vorgaben erfolgen über ein Siemens-Bedienpanel.

Der solide Aufbau und die pneumatikfreie Konstruktion steigern die Wirtschaftlichkeit des Transport- und Verpackungssystems.

Speicherbahn: Kistenpuffer
Speicherbahn: Förderband in Kistenpuffer

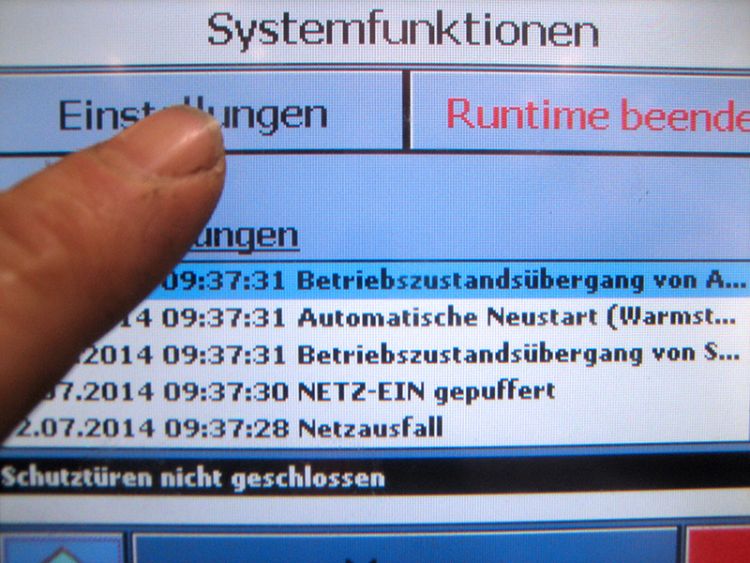

Kistenpuffer - Statusanzeige
Kistenpuffer - innen

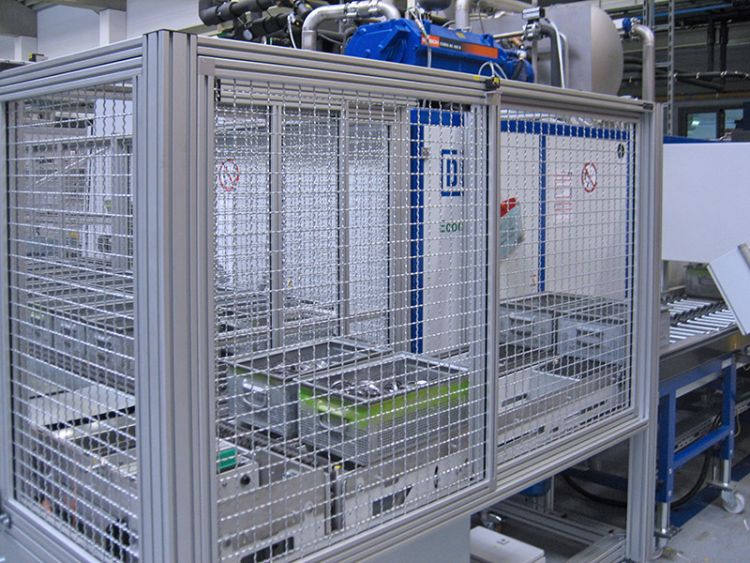

Speicherbahn: Querförderer
Bedienpaneel für Kistenpuffer
Kistenpuffer innen

Videos von einer Speicherbahn

Klicken Sie bitte auf die folgenden Bilder, um die kurzen Videos von einem Transportsystem mit Kistenbahnhof anzusehen.

Teilezählung und Befüllung

Stückzahlgenaue Befüllung

Kistentransport zum Querförderer

Kistenbahnhof und Transport

Kistenquerförderer zu nachfolgender Anlage
